Floxy

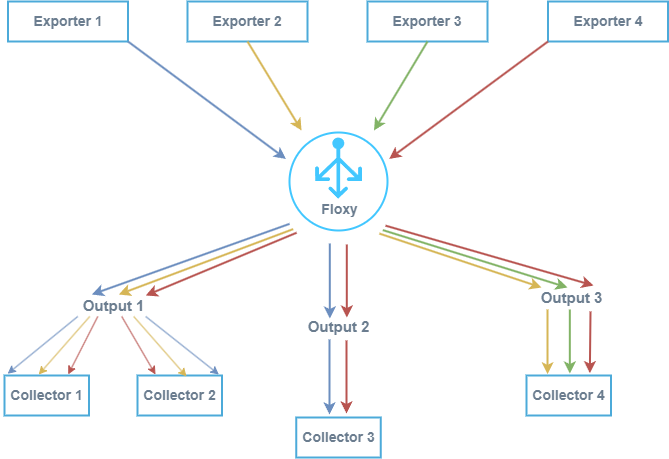

Floxy позволяет распределять трафик от экспортера flow по нескольким коллекторам, указывая правила пересылки для каждого экспортера отдельно.
Это позволяет решать задачи:
- обхода ограничения количества получателей flow на экспортере;
- распределения на коллекторы от разных вендоров;
- распределения нагрузки по нескольким коллекторам одного вендора;
- единой настройки получателей на экспортерах.
Floxy принимает пакеты UDP и пересылает их на коллекторы по правилам, сохраняя у пакета адрес и порт отправителя.
Правила
Каждое правило задает от какого экспортера каким коллекторам пересылать пакеты.
Экспортеры и коллекторы задаются как адреса и порты.
Структуру правил описывает сообщение ProxyRules
в gRPC API.
Пример правил в формате protobuf text:
# Пакеты от 192.0.2.1:1000 будут пересылаться 192.0.2.11:1001 и [2001:db8::12]:1002.
rules: {
exporter: {endpoint: {host: "192.0.2.1" port: 1000}}
outputs: {
collectors: {endpoint: {host: "192.0.2.11" port: 1001}}
}
outputs: {
collectors: {endpoint: {host: "2001:db8::12" port: 1002}}
}
}
# Пакеты с любого другого порта 192.0.2.1 будут пересылаться на 192.0.2.21:2001.
rules: {
exporter: {endpoint: {host: "192.0.2.1"}}
outputs: {
collectors: {endpoint: {host: "192.0.2.21" port: 2001}}
}
}
# Пакеты от [2001:db8::3]:3000 будут пересылаться [2001:db8::31]:3001,
# а также на [2001:db8::32] и тот порт, на который пришел пакет.
rules: {
exporter: {endpoint: {host: "2001:db8::3" port: 3000}}
outputs: {
collectors: {endpoint: {host: "2001:db8::31" port: 3001}}
}
outputs: {
collectors: {endpoint: {host: "2001:db8::32"}}
}
}
# Пакеты от 192.0.2.4:4000 будут пересылаться:
# - на 192.0.2.41:4001 и 192.0.2.42:4002 с равномерной балансировкой между ними;
# - на 192.0.2.43:4003 все без исключения.
rules: {
exporter: {endpoint: {host: "192.0.2.4" port: 4000}}
outputs: {
collectors: {endpoint: {host: "192.0.2.41" port: 4001}}
collectors: {endpoint: {host: "192.0.2.42" port: 4002}}
}
outputs: {
collectors: {endpoint: {host: "192.0.2.43" port: 4003}}
}
}
# Пакеты, не соответствующие ни одному правилу,
# будут пересылаться на 192.0.2.51:5001 (IPv4) и [2001:db8::52]:5002 (IPv4 и IPv6),
# равномерно распределяясь между ними,
# а также на 192.0.2.53 (IPv4) с сохранением порта, на который пришел пакет.
default_outputs: {
collectors: {endpoint: {host: "192.0.2.51" port: 5001}}
collectors: {endpoint: {host: "2001:db8::52" port: 5002}}
}
default_outputs: {
collectors: {endpoint: {host: "192.0.2.53"}}
}Порядок правил (rules), выходов (outputs, default_outputs)
и коллекторов (collectors) не имеет значения.
Правила, где указан порт экспортера, имеют приоритет над правилами,
где порт экспортера не указан.
Пересылка IPv6-пакетов IPv4-коллектору не поддерживается, потому что при этом невозможно сохранить адрес отправителя у пакета.
Системные настройки
Системные настройки задаются через переменные окружения сервиса collector.
Чтобы их изменение вступило в силу, нужно перезапустить коллектор.
Функциональность Floxy доступна, если задана переменная среды COLLECTOR_FLOXY_ADDRESS
(в логах контейнера collector будут сообщения, что она запущена).
COLLECTOR_FLOXY_ADDRESS(по умолчанию не задано, форматhost:port): адрес и порт, на которые принимается трафик для пересылки. При указании адреса IPv6 также работает и пересылка трафика IPv4.COLLECTOR_FLOXY_PACKET_BUFFER_SIZE(от 1496 до 65535, по умолчанию 1496): максимальный размер данных в пакете (UDP payload). Должен быть увеличен, если используются Ethernet jumbo frames или большие фрагментированные IP-пакеты. Если придут данные большего размера, Floxy обрежет их и перешлет обрезанными.COLLECTOR_FLOXY_THREAD_COUNT: количество потоков, пересылающих трафик. По умолчанию выбирается как число ядер, доступных сервисуcollector. Может регулироваться параметромcpusetэтого сервиса.
Управление правилами (gRPC API)
Точное описание находится в floxy.proto.
Для каждой версии Collector vXX.YY.Z
публикуется образ docker.mitigator.ru/collector/grpcurl:vXX.YY.Z
с утилитой grpcurl
и файлами *.proto, описывающими API указанной версии.
Ниже приведены примеры её использования.
Запрос и ответ могут задаваться и выводиться в формате JSON с ключом -format json
или в формате protobuf text с ключом -format text.
Полную справку можно получить, запустив контейнер с ключом -help.
Все вызовы, изменяющие правила, сохраняют их во внутренней базе данных. При перезапуске Collector восстанавливаются последние настройки, заданные через API.
Settings.ListProxyRules: возвращает конфигурацию всех правил.Settings.ReplaceProxyRules: принимает новую конфигурацию правил и заменяет ею текущую.Settings.UpdateProxyRules: принимает конфигурацию правил и добавляет к текущей. Если уже было правило с тем же экспортером, у него заменяется список коллекторов на список из нового правила.Settings.DeleteProxyRules: удаляет правила с указанными экспортерами.Metrics.GetProxyStats: возвращает статистику либо по правилам для указанных экспортеров, либо по всем правилам, если указан пустой список.Settings.GetBuildInfo: возвращает информацию о сборке системы.Settings.GetSystemStatus: возвращает состояние системы, в частности, подсистемы Floxy (proxy).Значения состояний (
state):OK: подсистема работает и готова к использованию.Configuring: подсистема временно не работает, так как находится в процессе настройки.NotConfigured: подсистема работает, но не удалось восстановить сохраненные настройки. Описание ошибки вerror, для её устранения нужно изменить настройки.Offline: подсистема недоступна, решение требует действий на сервере.
Во всех запросах можно указать gRPC-заголовок collector-address-format=binary,
чтобы в ответе у Endpoint заполнялось поле octets (бинарное представление адреса),
а не host (текстовое представление адреса, по умолчанию или ...=text).
В теле запроса и в файлах настроек можно использовать любое из этих полей.
Настройка правил
Если правила записаны в floxy-rules.txtpb, как в примере выше,
то следующая команда заменяет текущие правила на правила из файла:
BACKEND_ID=$(docker-compose ps -q backend 2>/dev/null) && \
VERSION=$(grep '^VERSION=' .env | cut -d '=' -f 2) && \
docker run --rm --network=container:${BACKEND_ID} -i docker.mitigator.ru/collector/grpcurl:${VERSION} -proto settings.proto -format text -d "$(sed -s 's/#.*//' floxy-rules.txtpb)" :8853 collector.proto.Settings/ReplaceProxyRulesВ случае успеха команда ничего не печатает.
Запрос статистики
Следующая команда запрашивает статистику:
BACKEND_ID=$(docker-compose ps -q backend 2>/dev/null) && \
VERSION=$(grep '^VERSION=' .env | cut -d '=' -f 2) && \
docker run --rm --network=container:${BACKEND_ID} docker.mitigator.ru/collector/grpcurl:${VERSION} -proto settings.proto -format text :8853 collector.proto.Settings/GetProxyStatsВ случае успеха вывод может быть таким (на примере тех же правил):
rules: {
exporter: {
endpoint: {host: "127.0.0.1" port: 2345}
input: {packets: 1 bytes: 160}
}
outputs: {
collectors: {
endpoint: {host: "192.0.2.11" port: 1001}
output: {packets: 1 bytes: 160}
}
}
outputs: {
collectors: {
endpoint: {host: "2001:db8::12" port: 1002}
output: {packets: 0 bytes: 0}
}
}
}
rules: {
exporter: {
endpoint: {host: "192.0.0.1"}
input: {packets: 1 bytes: 160}
}
outputs: {
collectors: {
endpoint: {host: "192.0.2.21" port: 2001}
output: {packets: 1 bytes: 160}
}
}
}
rules: {
exporter: {
endpoint: {host: "2001:db8::3" port: 3000}
input: {packets: 0 bytes: 0}
}
outputs: {
collectors: {
endpoint: {host: "2001:db8::31" port: 3001}
output: {packets: 0 bytes: 0}
}
}
outputs: {
collectors: {
endpoint: {host: "2001:db8::32"}
output: {packets: 0 bytes: 0}
}
}
}
rules: {
exporter: {
endpoint: {host: "192.0.2.4" port: 4000}
input: {packets: 2 bytes: 320}
}
outputs: {
collectors: {
endpoint: {host: "192.0.2.41" port: 4001}
output: {packets: 1 bytes: 160}
}
collectors: {
endpoint: {host: "192.0.2.42" port: 4002}
output: {packets: 1 bytes: 160}
}
}
outputs: {
collectors: {
endpoint: {host: "192.0.2.43" port: 4003}
output: {packets: 2 bytes: 320}
}
}
}
default_outputs: {
collectors: {
endpoint: {host: "192.0.2.51" port: 5001}
output: {packets: 3 bytes: 480}
}
collectors: {
endpoint: {host: "2001:db8::52" port: 5002}
output: {packets: 5 bytes: 800}
}
}
default_outputs: {
collectors: {
endpoint: {host: "192.0.2.53"}
output: {packets: 3 bytes: 480}
}
}
mismatched: {packets: 5 bytes: 800}Все счетчики накопительные.
Байты (bytes) считаются по UDP payload.
rules.exporter.input: принятые пакеты от экспортера. Счетчик растет в том числе тогда, когда не задано коллекторов.rules.exporter.collectors.output: пакеты, которые пересланы от экспортера соответствующему коллектору.- Если пакет невозможно было отправить, например, не нашлось подходящего интерфейса по правилам маршрутизации, пакет не учитывается в этом счетчике.
- Если отправляемый пакет сброшен ядром ОС из-за перегрузки, он все равно учитывается в этом счетчике.
- Если коллектор был добавлен не при создании, а при обновлении правила,
счетчик будет меньше
rules.exporter.input.
default_collectors.output: пакеты, отправленные каждому из коллекторов в выходах по умолчанию.- Включаются в выдачу при запросе статистики для всех правил.
- IPv4-коллекторам не пересылается трафик IPv6, их счетчики могут быть меньше.
- Если одни коллекторы по умолчанию добавлены позже других, их счетчики могут быть меньше.
mismatched: пакеты, которые не подходили под запрошенные правила.- Если статистика запрошена для всех правил, это пакеты, не попавшие ни под одно правило.
- Если статистика запрошена для части правил, это пакеты, не попавшие ни под одно правило + пакеты, попавшие под правила, для которых статистика не запрошена.
При обновлении правил сохраняется статистика экспортеров и коллекторов, которые есть и в старой, и в новой версии правил.
Отказоустойчивость

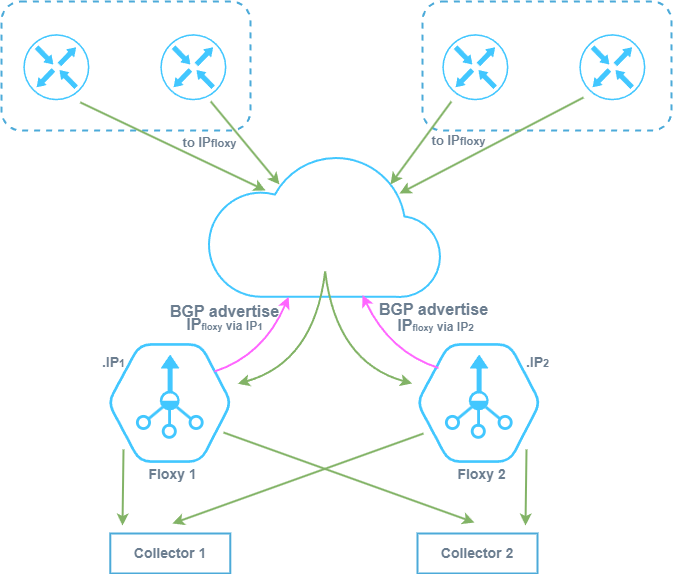

В целях повышения отказоустойчивости могут одновременно применяться несколько Floxy.
Для этого на loopback-интерфейсах обоих Floxy задается одинаковый IP-адрес — IPfloxy. С обоих серверов, на которых работают Floxy, устанавливаются BGP-сессии с вышестоящим оборудованием, и в анонсе сообщается, что IPfloxy доступен через их nexthop. На всех источниках настраивается отправка flow на IPfloxy.
В этом случае сетевое оборудование будет самостоятельно выполнять балансировку трафика между двумя устройствами.
В случае нештатного отключения одного из Floxy, неработающий маршрут будет удален из таблиц маршрутизации на сетевом оборудовании, и трафик перестанет балансироваться на неработающее устройство.
Установка и настройка gobgp
Настройка BGP выполняется по инструкции.
